3. Free Surface Effect란 무엇인가? 계산 예시와 GM 감소 원리 정리
Free Surface Effect란 무엇인가? 계산 예시와 GM 감소 원리 정리
선박 안정성 계산에서 GM이 충분하다고 나왔는데, 실제 조건에서 불안정해지는 경우가 있습니다. 그 원인 중 가장 대표적인 것이 Free Surface Effect(자유수면 효과)입니다. 업무를 하다보면 꽤 많이 접하게 되는 용어이고, 복원성에 중대한 영향을 끼치는 만큼 정확히 아는 것이 중요합니다.
1) Free Surface Effect 정의
Free Surface Effect(FSE)란, 탱크가 부분 충전(partially filled) 상태일 때 내부 액체가 좌우로 이동하면서 발생하는 추가적인 불안정 효과를 의미합니다.
이 현상은 결과적으로 유효 GM을 감소시키는 방향으로 작용합니다.
2) 왜 GM이 줄어드는가?

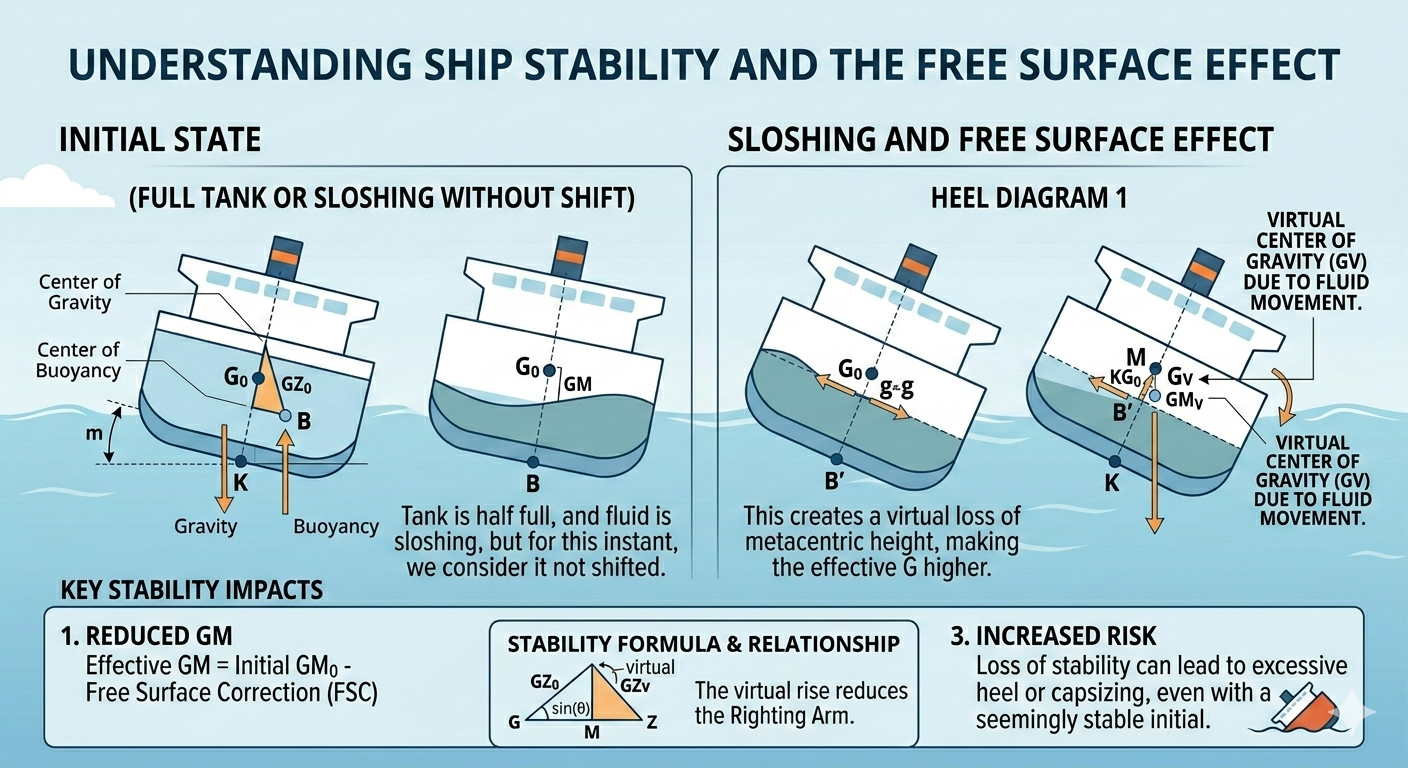

선박이 횡경사하면 탱크 내 액체가 기울어진 방향으로 이동합니다. 이때 액체 무게 중심이 이동하여 전체 무게 중심(G)이 위로 올라간 것과 같은 효과를 만듭니다.
즉,
- KG 증가 효과 발생
- GM = KM − KG 이므로 GM 감소
3) 계산 공식
GM(corrected) = GM(original) − Free Surface Correction
자유수면 보정값(FSC)은 다음과 같이 계산됩니다.
FSC = (ρ × I) / Displacement
- ρ : 액체 밀도
- I : 자유수면 2차모멘트 (m⁴)
- Displacement : 배수량 (ton)
4) 계산 예시
조건
- GM(original) = 0.80 m
- Displacement = 1000 ton
- 자유수면 2차모멘트 I = 50 m⁴
- ρ = 1.025 ton/m³ (해수)
계산
FSC = (1.025 × 50) / 1000 = 0.051 m
GM(corrected) = 0.80 − 0.051 = 0.749 m
단일 탱크만으로도 약 5cm GM 감소가 발생합니다. 여러 탱크가 부분 충전 상태라면 감소폭은 더 커집니다.
5) 실무에서 주의할 점
- 부분 충전 상태는 항상 최악 조건으로 검토
- 여러 탱크 보정값 합산 필요
- 경사각이 커지면 단순 선형 가정 불가
6) FAQ
Q1. 탱크가 가득 차 있으면 FSE는 없나요?
네. 완전 충전(full) 또는 완전 비어있는 경우 자유수면 효과는 없습니다.
Q2. GM이 크면 FSE 무시해도 되나요?
아닙니다. GM이 충분해도 FSE 보정 후 기준 미달이 될 수 있습니다.
Q3. 잠수함에서도 동일하게 적용되나요?
원리는 동일하지만, 잠수함은 탱크 구성과 부력 제어 특성이 달라 더 정밀한 검토가 필요합니다.
