8. 복원력 곡선(GZ Curve) 해석 방법 완전정리 | 최대 GZ·면적·Angle of Vanishing Stability 이해하기

복원력 곡선(GZ Curve) 해석 방법 | 최대 GZ와 면적 의미 정리

선박 안정성 보고서를 보면 반드시 등장하는 그래프가 있습니다. 바로 복원력 곡선(GZ Curve)입니다. 이 곡선은 선박이 기울어질 때 복원력이 어떻게 변하는지를 보여주는 핵심 자료입니다. 본 글에서는 GZ 곡선의 의미, 읽는 방법, 계산 예시, 실무에서 확인해야 할 포인트까지 단계적으로 설명합니다.

1. GZ Curve란 무엇인가?

GZ는 Righting Arm(복원레버)를 의미합니다. 선박이 일정 각도로 기울어졌을 때 무게중심(G)과 부력중심(B)의 작용선 사이 거리입니다.

Righting Moment = Δ × GZ

• Δ : 배수량 (ton)
• GZ : 복원레버 (m)

즉, GZ 곡선은 각도(θ)에 따른 GZ 값을 나타낸 그래프입니다.

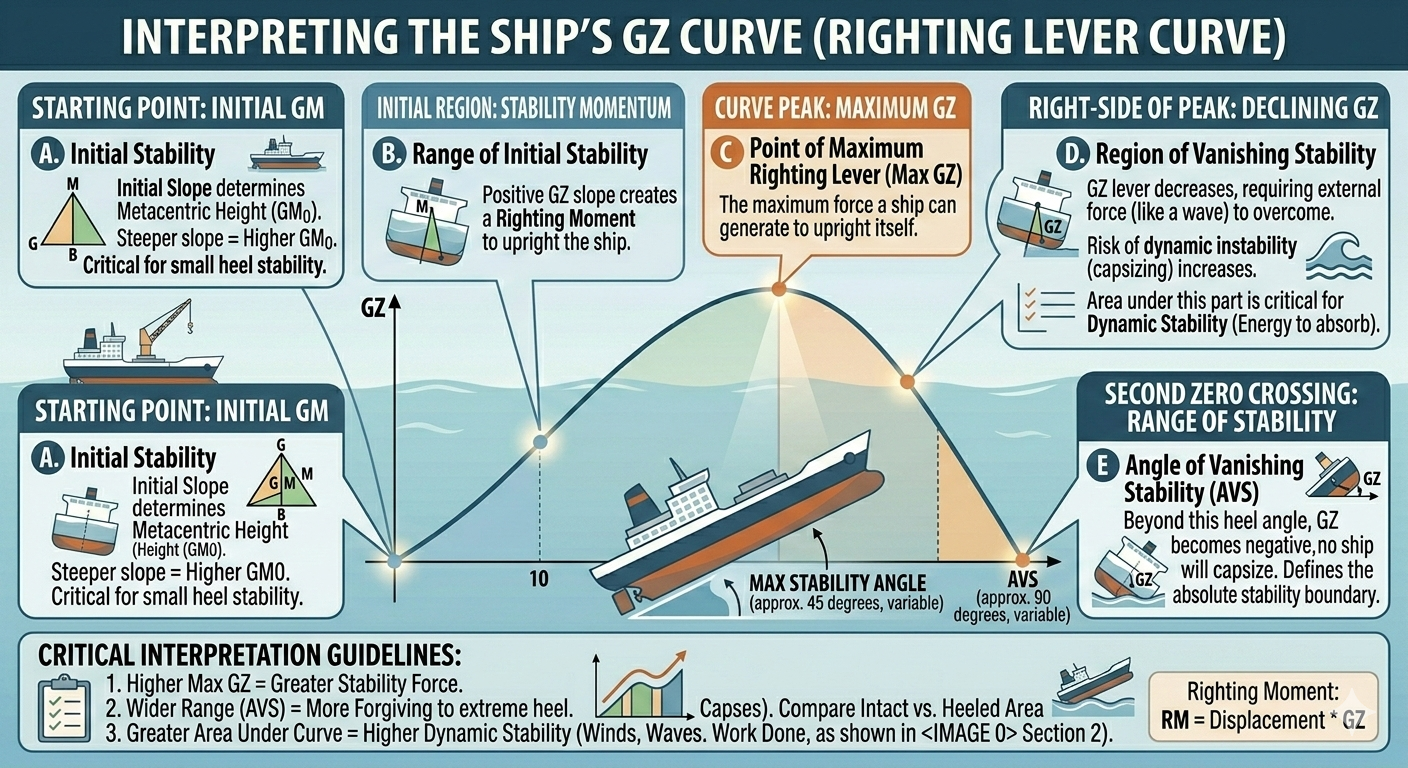

2. GZ Curve의 기본 구조

① 초기 기울기 (Initial Slope)

0도 부근에서의 기울기는 GM과 직접 관련이 있습니다. GM이 클수록 초기 상승 기울기가 가파릅니다.

② 최대 GZ

곡선에서 가장 높은 점입니다. 해당 각도에서 복원력이 가장 큽니다.

③ 소멸각 (Angle of Vanishing Stability)

GZ가 0이 되는 지점입니다. 이 각도를 넘으면 복원력이 사라지고 전복 위험이 커집니다.

3. GZ Curve 해석 시 반드시 보는 4가지 요소

항목	의미	왜 중요한가
초기 기울기	GM과 관련	초기 복원력 판단
최대 GZ	최대 복원레버	전복 저항 최대점
최대 GZ 각도	최대 복원 발생 각도	복원 특성 판단
면적	동적 안정성	에너지 흡수 능력 평가

4. 실제 계산 예시

조건

• 배수량 Δ = 4,000 ton
• 20도에서 GZ = 0.6 m
• 40도에서 GZ = 0.9 m (최대)

① 20도에서 복원모멘트

Righting Moment = 4000 × 0.6 = 2400 ton·m

② 40도에서 최대 복원모멘트

= 4000 × 0.9 = 3600 ton·m

이 결과로 40도에서 가장 강한 복원력이 발생함을 알 수 있습니다.

③ 동적 안정성 근사 계산

0~40도까지 평균 GZ를 0.55m로 가정하면:

40도 = 0.698 rad

Dynamic Stability ≈ Δ × 평균 GZ × 각도(rad)

= 4000 × 0.55 × 0.698

= 1535 ton·m·rad

이것이 해당 각도까지 축적된 복원 에너지입니다.

5. 실무에서 GZ Curve를 볼 때 주의할 점

• Free Surface 보정이 적용되었는지 확인
• 손상 조건(Damage)인지 정상(Intact) 조건인지 구분
• 최대 GZ 각도가 너무 이른지 확인
• 면적 기준 충족 여부 확인

Free Surface Effect를 고려하지 않으면 실제보다 GZ가 과대평가될 수 있습니다.

또한 GM 개념을 먼저 이해하면 초기 기울기 해석이 훨씬 쉬워집니다.

6. 자주 묻는 질문(FAQ)

Q1. 최대 GZ가 크면 무조건 안전한가요?

반드시 그렇지는 않습니다. 면적이 작거나 소멸각이 작으면 위험할 수 있습니다.

Q2. GZ가 음수가 되면 무엇을 의미하나요?

복원력이 아니라 전복 모멘트가 발생한다는 뜻입니다.

Q3. GM과 GZ의 관계는 무엇인가요?

작은 각도에서 GZ ≈ GM × sinθ 로 근사할 수 있습니다.

7. 결론 요약

• GZ Curve는 각도별 복원력을 나타낸 그래프
• 초기 기울기 = GM과 관련
• 최대 GZ는 최대 복원력 지점
• 곡선 면적은 동적 안정성
• 소멸각은 전복 한계 각도

GZ Curve는 정적 안정성과 동적 안정성을 동시에 이해할 수 있는 핵심 자료입니다. 안정성 계산 전체 흐름과 함께 보면 이해가 더 명확해집니다.
